Thông số kỹ thuậtHệ Khung giàn thép mạ siêu nhẹ VNTRUSS® 3 lớp lợp ngói:

Vật tư sử dụng:

Xà gồ C100 ( C100.75 và C100.100)

Cầu phong (rui) C75 ( C75.75 và C75.100)


Đòn tay/ mè / Lito: TS35.50 và TS40.50; TS54.50
Khoảng cách xà gồ tối ưu:
Khoảng cách cầu phong / đòn tay tối ưu:
Khoảng cách rui mè lợp ngói: theo đúng tiêu chuẩn để lợp ngói
Trọng lượng thiết kế:
- Tỉnh tải (kg/m2) : - Ngói 60 kg/m2 (n=1.1)
- Trọng lượng bản thân khung kèo: 15kg/m2
- Trần:10kg/m2.
- Hoạt tải: 30kg/m2 (n=1.2)

Tiêu chuẩn thiết kế khung kèo thép mạ VNTRUSS®
Hệ Khung giàn thép mạ siêu nhẹ VNTRUSS® 3 lớp mái lợp ngói siêu nhẹ chống rỉ

Khung kèo thép mạ nhôm kẽm VNTRUSS® 3 lớp là lựa chọn tối ưu cho kết cấu mái nhà lợp ngói. Vì nó được chế tạo từ thép cường độ cao mạ Zincalume, nhẹ hơn 3 lần, khả năng chụi lực cao gấp 8 lần so với hệ khung giàn được chế tạo từ thép mạ kẽmthông thường. Với thành phần 55% là Nhôm, 43.5% là Kẽm và 1.5% là Silicon và lớp sơn phủ Zincalume là AZ100 (tối thiểu 100 gram các lớp phủ trên một mét vuông). Cường độ tối thiểu G550, nó rất đa năng chống ăn mòn, chống cong võng,.. phù hợp với môi trường nhiệt đới.Hệ Khung giàn thép mạ siêu nhẹ VNTRUSS®do ĐẠI LỢI PHÁT sản xuất đã được các tổ chức uy tín tại Việt Nam ( Trung tâm kiểm định vật liệu xây dựng Đại Học Bách Khoa – TP Hồ Chí Minh; trung tâm kiểm định Quatest 3) kiểm nghiệm và cấp chứng nhận về khả năng chống rỉ, trọng lượng siêu nhẹ, độ cứng, khả năng chịu lực tốt. ĐẠI LỢI PHÁT bảo hành Hệ Khung giàn thép mạ siêu nhẹVNTRUSS® 20 năm.

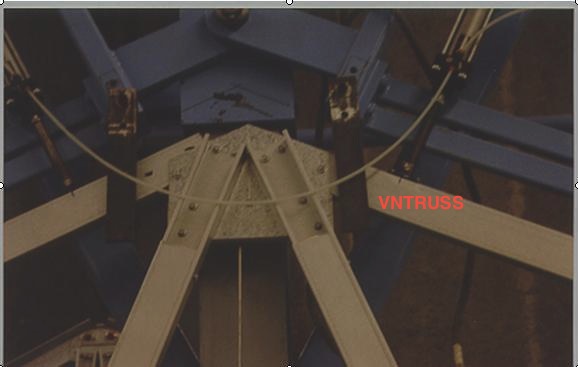

Hệ giàn thép mạ trọng lượng nhẹ VNTRUSS® 3 lớp được tổ hợp giữa các thanh xà gồ C100 ( C100.75; C100.100) ốp đôi và thanh cầu phong (đòn tay) C75.75 tạo thành một hệ giàn thép không gian. Các chi tiết kết cấu của hệ giàn được liên kết với nhau bằng vít tự khoan cường độ cao pad liên kết L.





Hệ khung giàn thép mạ trọng lượng nhẹ VNTRUSS® định vị vào dầm bê tông bằng buloong nở hay buloong đạn M10 x 120mm hoặc M12 x 150mm và pad liên kết L.Khung giàn lợp ngói: Rui / mè Lito TS35.50 hoặc TS 40.50 vào hệ giàn khung kèo không gian bằng vít tự khoan cường độ caoỨng dụng:Hệ giàn thép mạ trọng lượng nhẹ VNTRUSS® 3 lớp là một hệ giàn không gian rất đẹp, toàn bộ khu vực phía trên cùng ( tầng áp mái có thể sử dụng làm phòng thờ, phòng sinh hoạt chung, mà không cần phải đóng laphong trần.- Các công trình nhà biệt thự dân dụng: biệt thự vườn, biệt thự mái thái, nhà phố,- Các công trình nhà thờ, trường học, resort, khu dân cư cao cấp,…Hệ khung giàn xà gồ xổ dọc
